Raffreddamento a camera di vapore

Fare clic sulla linea di navigazione ''visita la fabbrica online'' per visitare la nostra fabbrica

La camera di vapore ha l'aspetto di un oggetto piatto simile a una piastra, con due coperture di rame sui lati superiore e inferiore che sono chiuse l'una all'altra e sostenute da pilastri di rame all'interno. I fogli di rame superiore e inferiore sulla camera di vapore sono realizzati in rame privo di ossigeno, solitamente acqua pura come fluido di lavoro, e la struttura capillare è realizzata in sinterizzazione di polvere di rame o rete di rame. Finché la camera di vapore mantiene le sue caratteristiche piatte, non vi è alcuna restrizione sulla forma e non vi è alcuna limitazione sull'angolo di posizionamento durante l'uso.

Nell'applicazione pratica, il divario di temperatura misurato in due punti qualsiasi della piastra può essere inferiore a 10 grado, che è più uniforme del condotto termico che conduce il calore dalla fonte di calore. La resistenza termica di una comune camera di vapore è 0.25 gradi /W e viene utilizzata da 0 gradi a 100 gradi .

La camera di vapore è una cavità sottovuoto con una microstruttura sulla parete interna. Quando il calore viene condotto dalla fonte di calore all'area di evaporazione, il liquido di raffreddamento nella cavità viene riscaldato in un ambiente a basso vuoto e inizia a vaporizzare il liquido di raffreddamento. Assorbe l'energia termica e si espande rapidamente di volume e il mezzo di raffreddamento nella fase gassosa riempie rapidamente l'intera cavità. Quando il mezzo di lavoro in fase gassosa entra in contatto con un'area relativamente fredda, si verificherà condensazione e il calore accumulato durante l'evaporazione verrà rilasciato attraverso il fenomeno della condensazione. Il liquido di raffreddamento condensato ritornerà alla fonte di calore evaporativo attraverso il canale capillare della microstruttura e questa operazione verrà ripetuta attorno alla cavità.

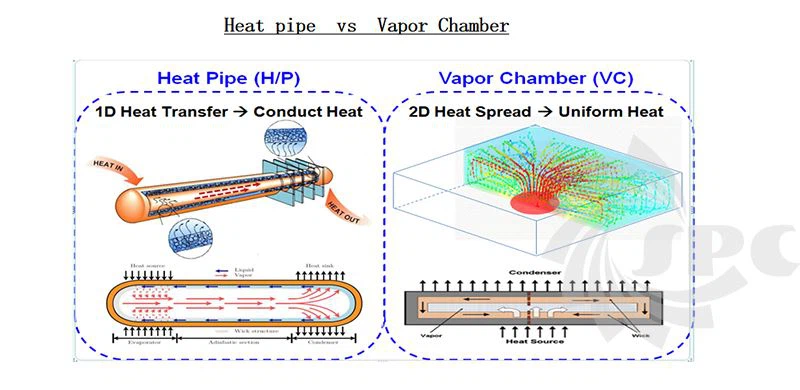

Il principio di funzionamento della camera di vapore è simile a quello del condotto termico. L'evaporazione e la condensazione del liquido nella piastra di funzionamento toglieranno il calore e completeranno un processo di dissipazione del calore completo. La vaporizzazione del liquido nella camera di vapore continua e la pressione nella camera manterrà l'equilibrio al variare della temperatura. La conducibilità termica del liquido è bassa quando funziona a bassa temperatura, ma poiché la viscosità del liquido cambia con la differenza di temperatura, la camera di vapore può funzionare anche a 5 gradi o 10 gradi.

Specifiche di prodotto

Suggerimenti: tutte le specifiche e la finitura superficiale possono essere personalizzate.

I vantaggi della camera di vapore

  Le prestazioni termiche della camera di vapore sono molto migliori dell'heat pipe sebbene il VC sia considerato un tubo di calore piatto, la camera di vapore ha ancora molti vantaggi:

• La camera di vapore ha un migliore effetto di equalizzazione della temperatura rispetto al tubo di calore;




• La camera di vapore può contattare direttamente la fonte di calore per ridurre la resistenza termica;




• La camera di vapore può risolvere i problemi termici dei dispositivi ad alta potenza con un volume inferiore.

Le nostre capacità di fabbrica

 Sinda Thermal ha un team di ingegneri molto professionale per progettare e valutare la costruzione della camera di vapore, possediamo oltre 30 macchine per stampaggio in modo da poter produrre internamente il coperchio superiore e la base inferiore e abbiamo due linee di saldatura che possono essere il modulo di raffreddamento della camera di vapore saldato in casa, inoltre disponiamo di apparecchiature di collaudo adeguate, oltre 100 dipendenti per soddisfare le varie richieste. Non esitate a contattarci in caso di problemi termici.
