Conoscenza di base di Heatpipe in rame
Il tubo di calore è una sorta di elemento di trasferimento del calore, che sfrutta appieno il principio di conduzione del calore e la proprietà di trasferimento del calore rapido del mezzo di raffreddamento. Il calore dell'oggetto caldo viene rapidamente trasferito all'esterno della fonte di calore attraverso il tubo di calore e la sua conducibilità termica ha superato di gran lunga quella di qualsiasi metallo conosciuto.

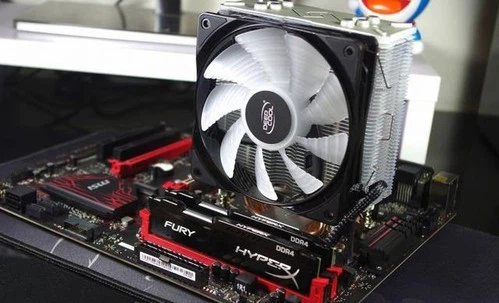

A causa dell'esistenza della tecnologia del tubo di calore, le persone hanno cambiato l'idea progettuale del tradizionale dissipatore di calore e si sono sbarazzate della tradizionale modalità di raffreddamento, affidandosi semplicemente a ventole di grande volume d'aria per ottenere un migliore effetto di raffreddamento. Invece, viene adottata una nuova modalità di raffreddamento con ventola a bassa velocità, volume d'aria ridotto e tecnologia heat pipe. La tecnologia del tubo di calore offre un'opportunità per l'era silenziosa del PC.
Principio di funzionamento:

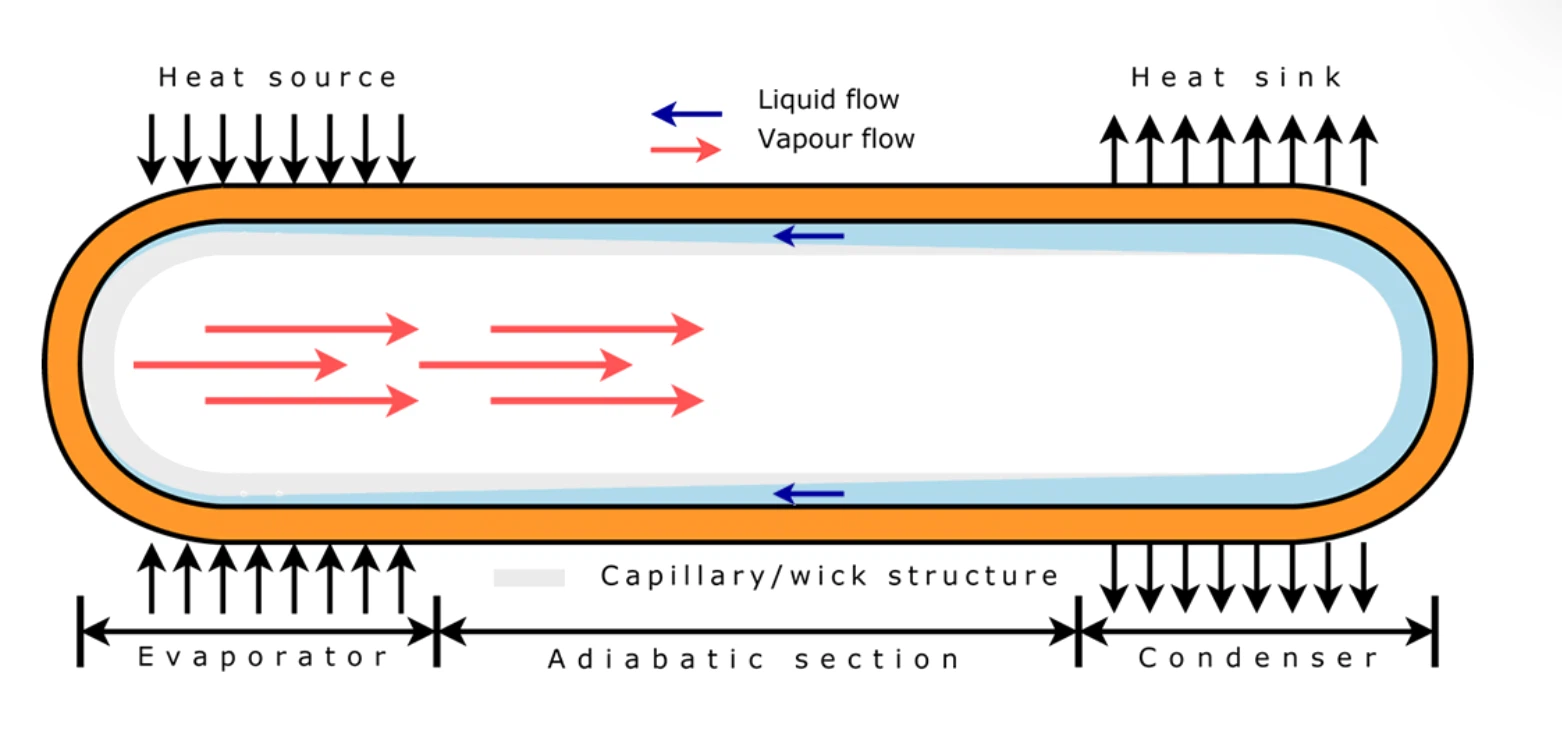

Quando un'estremità del tubo di calore viene riscaldata, il liquido nel nucleo capillare evapora e vaporizza e il vapore scorre verso l'altra estremità sotto una piccola differenza di pressione per rilasciare calore e condensare in un liquido. Il liquido quindi rifluisce alla sezione di evaporazione lungo il materiale poroso sotto l'azione della forza capillare (o gravità). In questo ciclo, il calore viene trasferito da un'estremità all'altra.
Vantaggi e vantaggi:
1. L'elevata conduttività termica, si basa principalmente sul trasferimento di calore del cambio di fase vapore-liquido del liquido di lavoro e la resistenza termica è molto ridotta, quindi ha un'elevata conduttività termica.
2. Eccellente proprietà isotermica Il vapore nella cavità interna del tubo di calore è in uno stato saturo e la pressione del vapore saturo dipende dalla temperatura di saturazione. La caduta di pressione del vapore saturo dalla sezione di evaporazione alla sezione di condensazione è molto piccola, quindi il tubo di calore ha eccellenti proprietà isotermiche.
3. variabilità del flusso termico. Il tubo di calore può modificare in modo indipendente l'area di riscaldamento della sezione di evaporazione o della sezione di condensazione, ovvero può immettere calore con un'area di riscaldamento più piccola ed emettere calore con un'area di raffreddamento più ampia e viceversa. Questo può modificare il flusso di calore e risolvere alcuni problemi di trasferimento di calore che sono difficili da risolvere con altri metodi.
4. reversibilità della direzione del flusso di calore Un tubo di calore con anima orizzontale, poiché la sua potenza di circolazione interna è la forza capillare, può essere utilizzato come sezione di evaporazione quando una delle estremità è riscaldata e come sezione di condensazione quando l'altra estremità è raffreddata verso l'esterno. Questa funzione può essere utilizzata per l'appiattimento della temperatura spaziale di veicoli spaziali e satelliti artificiali, nonché di reattori chimici e altri dispositivi che prima rilasciano calore e poi lo assorbono.
5. Caratteristica di temperatura costante: la resistenza termica di ciascuna parte del tubo di calore ordinario sostanzialmente non cambia con il cambio di riscaldamento, ma il tubo di trasferimento del calore variabile fa diminuire la resistenza termica della sezione di condensazione con l'aumento del riscaldamento e aumenta con la diminuzione del riscaldamento. In questo modo, quando la quantità di calore del tubo di calore cambia notevolmente, la temperatura del vapore cambia molto poco e la temperatura è controllata. Questa è la temperatura costante caratteristica del tubo di calore.
6. Adattabilità ambientale La forma del tubo di calore può variare con le condizioni della fonte di calore e della fonte fredda.

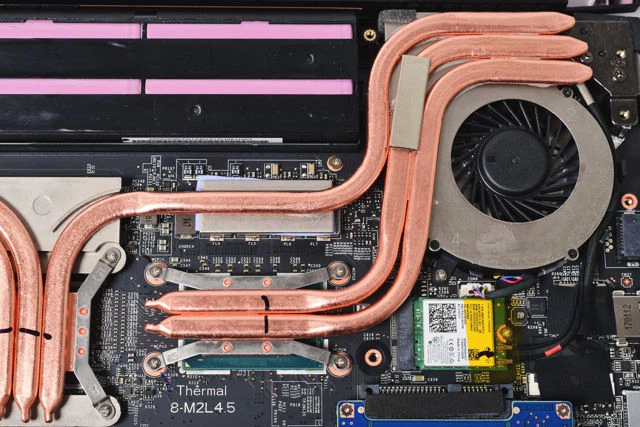

I tubi di calore sono spesso utilizzati nell'attuale progettazione della dissipazione del calore, inclusi i nostri comuni computer portatili, telefoni cellulari, ecc. I seguenti fattori devono essere considerati nella progettazione del tubo di calore: carico termico o calore da trasferire; Temperatura di esercizio; Tubo; Fluido di lavoro; Struttura capillare; Lunghezza e diametro del condotto termico; Lunghezza di contatto della zona di evaporazione; Lunghezza di contatto dell'area di compensazione; Direzione; L'effetto della flessione e dell'appiattimento del tubo di calore, ecc.
