L'inverter fotovoltaico è troppo caldo? Hai bisogno di dissipare il calore!

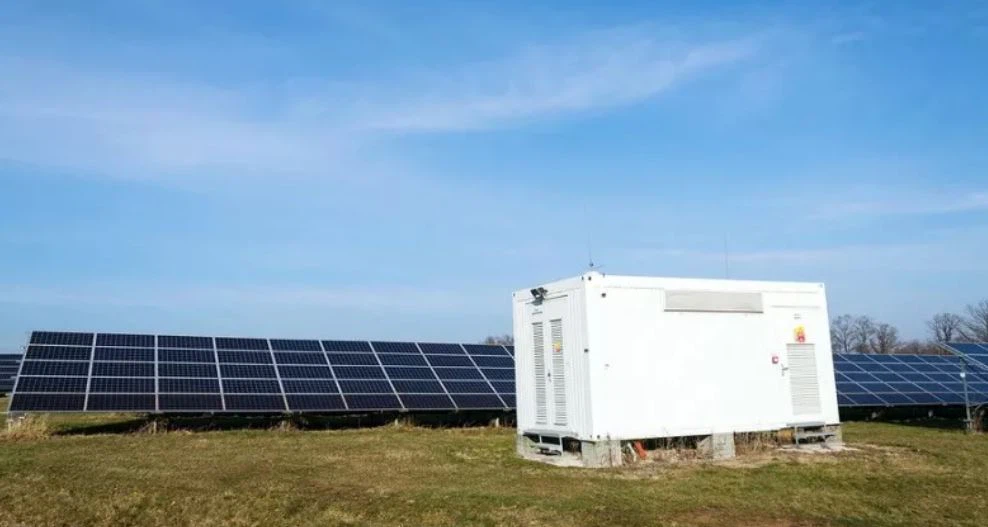

Essendo il cuore della centrale fotovoltaica, la durata dell'inverter influisce sul normale funzionamento dell'intera centrale e le prestazioni di dissipazione del calore dell'inverter hanno il maggiore impatto sulla durata del dispositivo. Quanto ne sai sulla dissipazione del calore degli inverter fotovoltaici? Oggi, Baby Zhanyu parlerà delle conoscenze rilevanti sulla dissipazione del calore degli inverter.

Perché l'inverter deve dissipare il calore?

I componenti dell'inverter hanno una temperatura di esercizio nominale. Se le prestazioni di dissipazione del calore dell'inverter sono relativamente scarse, quando l'inverter continua a funzionare, il calore dei componenti è stato raccolto nella cavità e la sua temperatura diventerà sempre più alta. Una temperatura eccessiva ridurrà le prestazioni e la durata dei componenti e la macchina è soggetta a guasti.

Quando l'inverter è in funzione, genera calore e la perdita di potenza è inevitabile. Ad esempio, un inverter da 5 kW ha una perdita di calore del sistema di circa 75-125 W, che influisce sulla generazione di energia. Richiede un design di dissipazione del calore ottimizzato per ridurre la perdita di dissipazione del calore.

Dissipazione naturale del calore:

La dissipazione naturale del calore significa che non viene utilizzata energia ausiliaria esterna per consentire ai dispositivi di riscaldamento locali di dissipare il calore nell'ambiente circostante, ottenendo così il controllo della temperatura. La dissipazione naturale del calore è adatta per dispositivi a bassa potenza che non richiedono un controllo ad alta temperatura.

Raffreddamento ad aria forzata

Il metodo di raffreddamento della dissipazione forzata del calore è principalmente un metodo per sottrarre il calore emesso dal dispositivo tramite una ventola. Attualmente, il materiale del radiatore è principalmente alluminio o rame.

Come scegliere il giusto metodo di dissipazione del calore

In circostanze normali, l'aumento consentito della temperatura di esercizio dei dispositivi elettronici è compreso tra 40 e 60 °C. In caso di aumento della temperatura di 60°C, il raffreddamento naturale può sopportare una densità di flusso termico massima di 0,05 W/cm2. Quando la densità del flusso di calore è maggiore di 0,05 W/cm2, il raffreddamento ad aria forzata è una buona scelta in termini di economia e prestazioni. Se la densità del flusso di calore continua ad aumentare, sono necessari altri metodi di dissipazione del calore come il raffreddamento a liquido.

L'ultima tecnologia di raffreddamento

Con il continuo sviluppo della tecnologia elettronica, gli inverter hanno raggiunto un grande sviluppo in termini di dissipazione del calore:

Gestione della Camera:

I componenti più sensibili alla temperatura negli inverter sono amplificatori operazionali, sensori, condensatori elettrolitici, ecc. Induttori, cavi, interruttori di alimentazione, ecc. sono relativamente alti Ad esempio, l'induttore viene posizionato all'esterno dell'inverter per ridurre la temperatura nel case. Allo stesso tempo, può essere adottata una struttura a guscio integrale. Il radiatore e il guscio sono direttamente collegati strettamente, consentendo al guscio in lega di alluminio di dissipare il calore attraverso due percorsi, in modo da ottenere l'effetto di ridurre la temperatura dei componenti e la temperatura interna dell'inverter, garantendo che i componenti e il contrario Maggiore durata del convertitore.

Tecnologia di simulazione per la dissipazione del calore:

Il software di simulazione può essere utilizzato per simulare le condizioni termiche del sistema in modo più realistico e la temperatura di esercizio di ciascun componente può essere prevista durante il processo di progettazione, in modo che sia possibile correggere il layout della struttura dell'inverter irragionevole, abbreviando così il ciclo di sviluppo del progetto e riducendo Costo, migliorare il tasso di successo del prodotto per la prima volta.

Nuova applicazione del materiale di dissipazione del calore:

Ad esempio, radiatori in acciaio, radiatori in lega di alluminio, radiatori in rame, radiatori compositi rame-alluminio, radiatori compositi acciaio-alluminio, radiatori in acciaio inossidabile, ecc.

Nuova tecnologia di raffreddamento a tubi di calore:

Il tubo di calore è un nuovo tipo di elemento di trasferimento del calore con una conduttività termica estremamente elevata. Trasferisce il calore attraverso l'evaporazione e la condensazione del liquido nel tubo a vuoto completamente chiuso. Utilizza principi fluidi come l'assorbimento dei capelli per ottenere un buon effetto rinfrescante. Ha le caratteristiche di una conduttività termica estremamente elevata, una buona proprietà isotermica, l'area di trasferimento del calore su entrambi i lati del freddo e del calore può essere modificata arbitrariamente, il calore può essere trasferito su una lunga distanza e la temperatura può essere controllata.
