Conoscenze di base su 2-pin, 3-pin e 4-ventola di raffreddamento pin

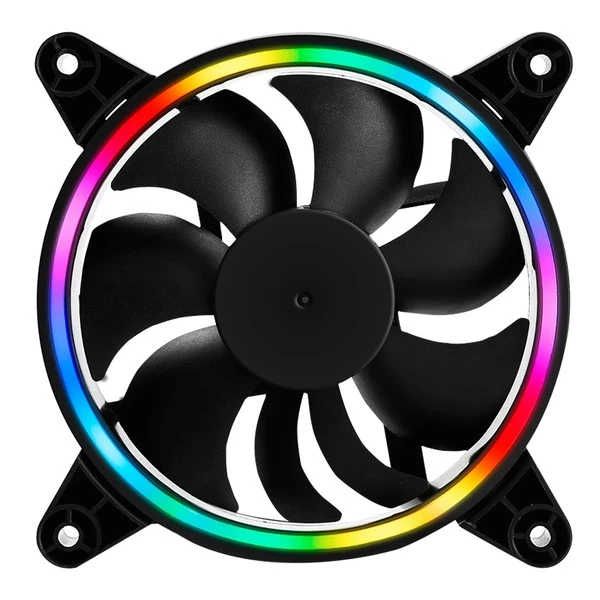

Sono necessarie ventole di raffreddamento per CPU, scheda grafica, chassis e alimentatore. Anche il modo in cui controllare il rumore e le prestazioni dei ventilatori è un evento importante. Molte persone ancora non riescono a distinguere tra 2-pin, 3-pin e 4-pin fan.
Esistono molti metodi di classificazione per le ventole di raffreddamento, tra cui CC, CC e CA, nonché spazzole, senza spazzole, con cuscinetti a sfera e con cuscinetti a olio. Qui parliamo principalmente dell'interfaccia della linea di alimentazione delle ventole di raffreddamento, che può essere divisa in 2 pin, 3 pin e 4 pin.
2-ventola a spillo: semplice e rozza, ma non può misurare la velocità
La ventola di raffreddamento a 2-pin significa che ha solo due tipi di linee elettriche, una per la messa a terra e l'altra per l'alimentazione. Ha una struttura semplice, ma poche funzioni e non può misurare la velocità. Se si vuole accelerare la regolamentazione, è necessario utilizzare altre soluzioni.
3-ventola a pin: regolazione della velocità della tensione VC, scarsa flessibilità
L'interfaccia 3-pin fan aggiunge una linea gialla sulla base del rosso e del nero originali. È principalmente responsabile della misurazione della velocità. Attraverso di esso, la scheda madre può rilevare se la ventola sta ruotando e la velocità. Tuttavia, la regolazione della velocità della ventola a 3-pin viene realizzata regolando la tensione della ventola. In primo luogo, la regolazione della velocità non è ancora sufficientemente flessibile. Il rilevamento della temperatura proviene dalla scheda madre e non può riflettere le informazioni sullo stato della CPU in tempo reale. Inoltre, il BIOS della scheda madre deve impostare vari parametri, quindi se la velocità può essere regolata dipende dal fatto che la scheda madre lo supporti o meno.
4-pin fan: regolazione della velocità più flessibile e intelligente:
Da 2-pin a 3-pin, il problema della regolazione della velocità della ventola non è stato completamente risolto. Pertanto, nell'era di LGA775, i produttori congiunti di Intel hanno lanciato una nuova specifica di regolazione della velocità PWM. La ventola di raffreddamento è diventata a quattro pin e viene aggiunta una linea PWM (modulazione dell'ampiezza dell'impulso) sulla base del 3-pin. La linea PWM aggiuntiva utilizza il meccanismo PWM per regolare la velocità della ventola e la tensione della ventola è costante, il che evita una serie di svantaggi del controllo della tensione per modificare la velocità.
A volte, anche se la ventola è controllata dal 4-pin PWM, non riesce comunque a controllare la velocità in modo intelligente quando è collegata alla scheda madre. Questo problema potrebbe essere correlato alla scheda madre, poiché le interfacce 4-pin sulla scheda madre non sono necessariamente controllate dal PWM, ma anche dalla tensione. Al momento, i 2-pin fan sono rari nell'uso quotidiano e ci sono più 3-pin e 4-pin fan. Dal punto di vista dell'esperienza d'uso, le 4-ventole pin con funzione PWM e scheda madre sono la prima scelta, mentre la maggior parte delle ventole con scheda madre e radiatore CPU sono 4-pin PWM.
